دستگاه ساخت اتوماتیک جعبه راه راه ، دستگاه چسب دهنده پوشه Flexo

محل منبع گوانگژو ، چین
نام تجاری Toprint
گواهی CE Certificate, Patent Certificate
شماره مدل TP-CR
مقدار حداقل تعداد سفارش 1 ست
قیمت Negotiation
جزئیات بسته بندی پایه فولادی با بسته بندی کارتن و فیلم
زمان تحویل 27-35 روز
شرایط پرداخت L / C ، T / T
قابلیت ارائه 3 مجموعه در هر ماه

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
نام سروو کنترل سرعت بالا چاپ فلکسو شکاف دار برش دستگاه برش شکافنده چاپگر فلکسو ولتاژ 380V 50HZ یا سفارشی
جنگی ضمانت 1 ساله کلید واژه ها دستگاه ساخت جعبه کارتن
سرویس پشتیبانی فنی ویدئو ، پشتیبانی آنلاین ، تامین سریع قطعات و فرسودگی رنگ سیاه یا سفارشی
بندر بارگیری گوانگژو یا شنژن
برجسته

دستگاه ساخت اتوماتیک جعبه راه راه

,

دستگاه چسب دهنده پوشه Flexo

پیام بگذارید
توضیحات محصول





سروو کنترل سرعت بالا چاپ فلکسو شکاف دار برش دستگاه برش چاپگر فلکسو شکاف برای انواع تولید کارتن





خلاصه ماشین

دستگاه ساخت اتوماتیک جعبه راه راه نوعی برش چاپگر Flexo Slotter Die ، یا دستگاه چسب دهنده Flexo Folder ، که برای ساخت جعبه های کارتن راه راه از مقوا استفاده می شود ، با راندمان بالا ، عملکرد پایدار ، قابل اطمینان و با دوام.

چاپگر فلکسو سری TP-CR برش شکاف دار مرحله دوم برای ساخت کارتن های راه راه است ، که عمدتا برای تغذیه ، چاپ ، شکاف یا برش Die ، قرار دادن مقوا پس از این دستگاه استفاده می شود ، سپس از یک دستگاه اتوماتیک چسباندن یا دوخت استفاده می شود ، سپس ما می توانیم کارتن های نهایی را تهیه کنیم.

این دستگاه مجهز به Lead Edge Feeder ، Vacuum Transfer ، Six Shaft Rotator Slotter ، یا Eight Shaft Rotary Slotter (Dual Slotter اختیاری) ، Die Cutter و Stacker است.برای چاپ با گرافیک بالا ، یک سیستم تیغه پزشک و اتاق غلتکی سرامیکی به صورت اختیاری وجود دارد.

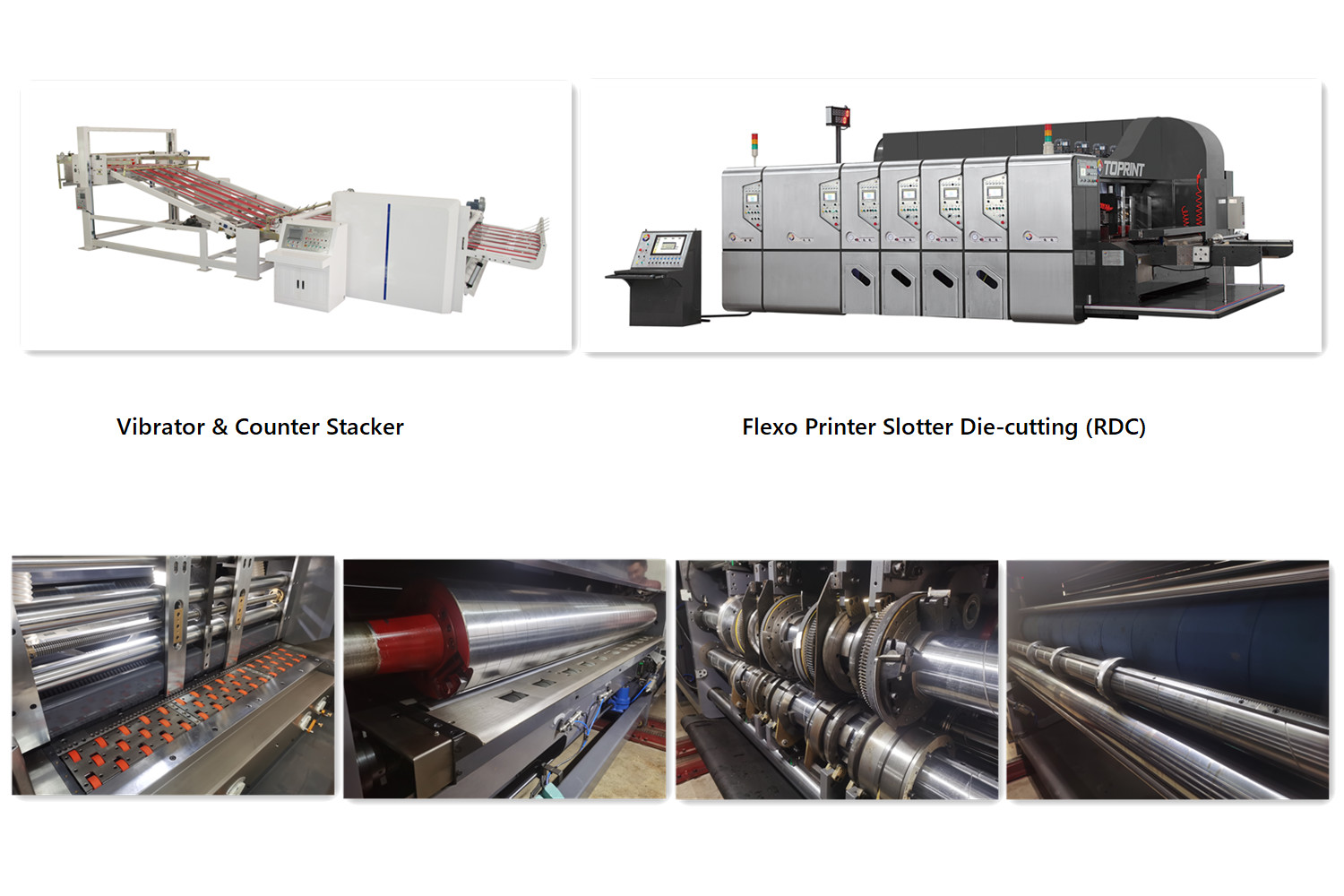

عکس های ماشین

دستگاه ساخت اتوماتیک جعبه راه راه ، دستگاه چسب دهنده پوشه Flexo 0

دستگاه ساخت اتوماتیک جعبه راه راه ، دستگاه چسب دهنده پوشه Flexo 1





پارامترهای اصلی:

دستگاه ساخت اتوماتیک جعبه راه راه ، دستگاه چسب دهنده پوشه Flexo 2

مدل TP-CR TP-CR TP-CR
اندازه 0920 1224 1628
حداکثراندازه ورق (FxA) 890x2000 1190x2400 1600x2800
پرش از اندازه خوراک (FxA) 1200x2000 1400x2400 2800 1800
حداقلاندازه ورق (FxA) 280x700 350x720 450x850
حداکثرمنطقه چاپ (FxA) 890x1960 2390 1190 1600x2760
حداکثر سرعت (ورق / دقیقه) 300 250 180
سرعت اقتصادی (ورق / دقیقه) 150-250 120-220 100-160
حداقلچاقو معکوس فضا (BxCxBxC) 270x100x270x100 270x100x270x100 320x120x320x120
حداقلچاقوی شکافدار فضای معمولی (BxCxBxC) 160x160x160x160 160x160x160x160 160x160x160x160
حداکثراندازه عمق اسلات 250 320 450
حداقلاندازه ارتفاع جعبه 110 110 160
حداکثرمنطقه برش 850x1950 1150x2350 1530x2750
ضخامت ورق 11-11-5 11-11-5 11-11-5
ضخامت صفحه چاپ 7.2 7.2 7.2
قدرت اصلی کار (KW) 4 رنگ شکافنده قالب برش 90/69/47 105/76/54 126.5 / 95.5 / 65.5
استکر + ویبراتور 3 + 10 3 + 10 3 + 10
قدرت کل (کیلووات) 4 رنگ شکافنده قالب برش 105 / 81.5 / 59.5 120 / 88.5 / 66.5 78/108/141
استکر + ویبراتور 3 + 10 3 + 10 3 + 10
ابعاد (میلی متر) 4 رنگ شکافنده قالب برش 6600x4950x2550 9900x5350x2650 9900x5750x2750
استاکر 6500x3500x3000 6500x3970x3000 6500x4440x3000
ویبراتور 3200x3300x1100 3200x3700x1100 3200x4150x1100
مارک: 0820 0924 1220 1226 1228 1424 1426 1630 1632 2036 را می توان سفارشی کرد.





FLEXO PRINTER SLOTTER RDC

سیستم تغذیه لبه سرب.(سیستم تغذیه غلتک خلاuum لبه سرب.)

سیستم اسلات تک یا دوتایی

از مواد با کیفیت بالا و اتصالات مناسب برای دستگاه استفاده می شود.

چرخ دنده های درایو از فولاد آلیاژی استفاده می کنند و سپس برای اطمینان از سختی با سطح خرد شده گرم می شوند.

تمام غلتک های تغذیه پایین از قطر بزرگتری برای افزایش سطح لمس کاغذ استفاده می کنند تا از پردازش روان و چاپ دقیق اطمینان حاصل کنند.

یاتاقانهای بدون روغن بین قاب و صندلی دنده غیر عادی وجود دارد تا فرسودگی قاب را کاهش دهد و دستگاه را با استفاده از عمر بیشتر کند.

ما اتصال بدون کلید را اتخاذ می کنیم (به معنای اتصال تورم است) برای کاهش عدم صحت چاپ.

طبق استاندارد بین المللی امنیت ، تمام قطعات دارای زاویه ایمنی و تمام موتورها با پوشش محافظ هستند.

تمام غلتک ها مواد برتر را با سختی و ضخامت کروم و دو بار سنگ زنی و آزمایش تعادل قبول می کنند.

بازگشت خودکار به موقعیت صفر.

دستگاه با توجه به نیاز بالا ، قابلیت اطمینان ، ایمنی و ویژگی زیبا ، تغییر خودکار تغییر / ذخیره سفارش و آسان برای کار طراحی شده است.

تمام غلتک ها برای افزایش سختی با کروم آبکاری شده اند.

PLC را با صفحه لمسی برای کنترل چند منظوره ، سیستم تنظیم مجدد خودکار پس از تمیز کردن صفحه چاپ ، اتخاذ کنید.

بیشتر قطعات الکتریکی ما از مارک های معروف بین المللی استفاده می شود.

سیستم کنترل ماشین توسط مهندسان تایوان توسعه یافته است ، جایی که کارگران به راحتی یاد می گیرند و کار می کنند.

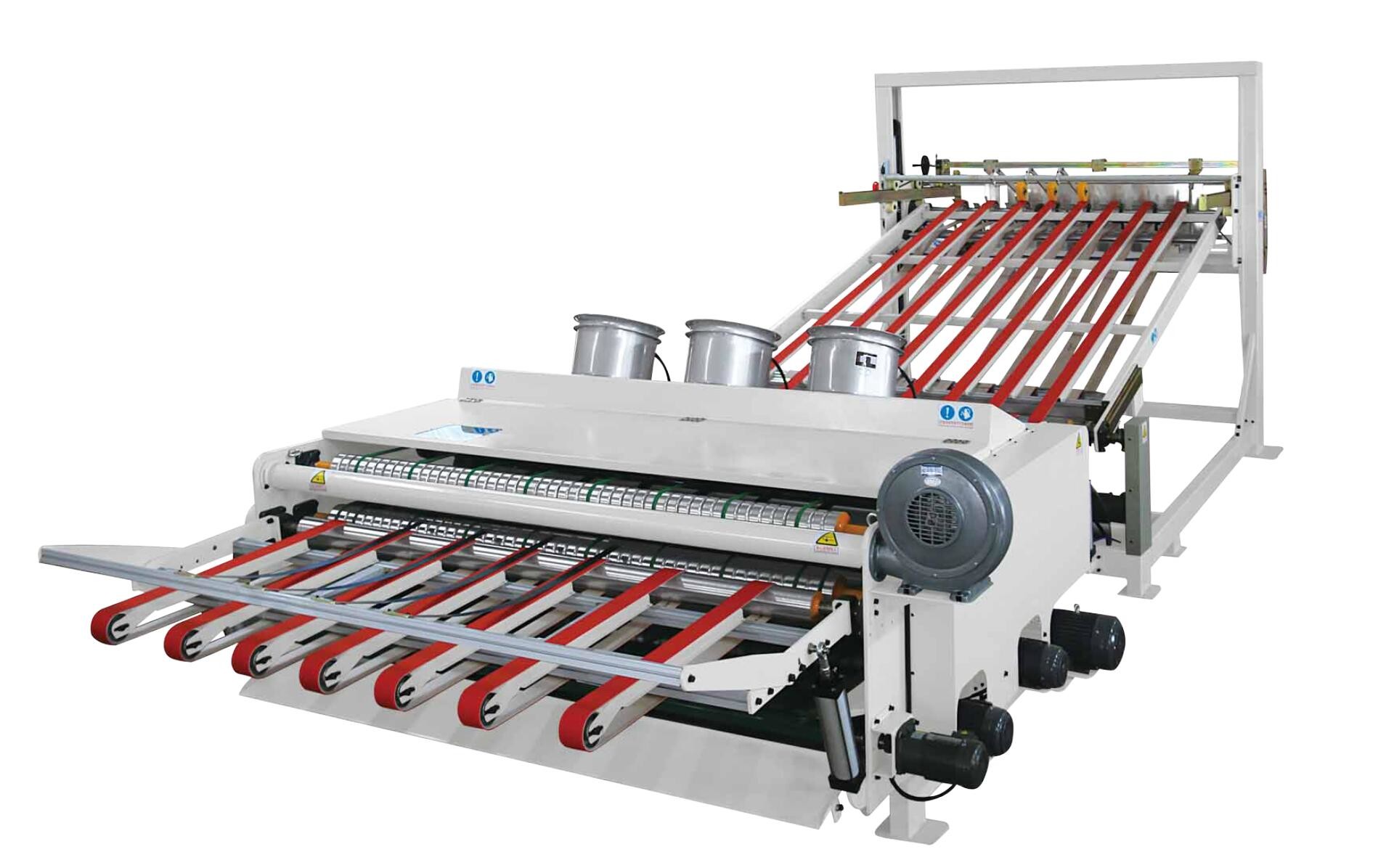

واحد ویبراتور

نوع واحد HL-HVS1220 # HL-HVS1224 # HL-HVS1628 #
حداکثرسرعت در دقیقه 300 300 250
حداکثراندازه ورق میلی متر 1200 2000 2000 1200 24 2400 1600 28 2800
حداقل اندازه ورق میلی متر 700 400 400 700 400 400 700 400 400
منطقه تحت پوشش (LxWxH) میلی متر 3500x4200x1700 3500x4600x1700 3500x4800x1700
وزن کیلوگرم 3960 3460 3940
قدرت کیلووات 8.8 8.8 8.8
ولتاژ محصول V / HZ 380V / 50HZ 3 فاز 380V / 50HZ 3 فاز 380V / 50HZ 3 فاز
ارتفاع دریافت کاغذ میلی متر سفارشی سفارشی سفارشی

بازوی اتصال مقوایی مجهز به دستگاه فشار دادن کاغذ است تا مقوا صاف شود.و سکوی جلو گیرنده از ساختار بالابر پنوماتیک استفاده می کند ، که می تواند با قالب ماشین های چاپ مختلف سازگار شود.

قسمت جلوی ویبراتور برای دستیابی به تأثیر زباله های تمیز کننده و در عین حال اطمینان از بسته شدن مقوا به نوار نقاله و حمل و نقل روان به فن فشار متوسط ​​مجهز شده است.

دستگاه تمیز کننده از ساختار تمیزکننده دوتایی تشکیل شده است ، هر ساختار تمیزکننده ارتعاشی توسط موتور مستقل هدایت می شود و با فرکانس مختلف لرزش اثر تمیز کردن بهتری را به دست می آورد.

کمربند دور کننده تسمه استوانه ای شکل استوانه ای وارداتی را تصویب می کند ، که پیری آسان نیست.آسیب رساندن به مقوا در زیر سرعت زیاد آسان نیست.

شافت کمربند استوانه ای با شیار نیمه دایره ای می تواند موقعیت کمربند را آزادانه تنظیم کند ، با تقاضای تولید انواع مقوای شکل خاص سازگار شود و توزیع یک تا دو ، یک تا سه مقوا را تحقق بخشد (Counter Stacker Optional).

انتهای پشت ویبراتور به یک فن جریان محوری و دستگاه برس مجهز شده است تا کاغذهای زائد تکان داده شده را از روی مقوا بیاندازید تا بهترین اثر تمیز کردن زباله را بدست آورید.

دو طرف ویبراتور به یک کمربند تخت و یک صفحه راهنمای کاغذ باطله در انتهای پشت ویبراتور مجهز شده است که برای خروج کامل کاغذهای باطله مناسب است و باعث تمیز کردن کار تمیز کردن کاغذهای باطله می شود.

تمام موتورهای ویبراتور توسط دکمه مستقل کنترل می شوند و با توجه به تقاضای تولید می توانند به طور جداگانه کار کنند.





AUTO STACKER

نوع واحد HL-HAS1220 # HL-HAS1224 # HL-HAS1628 #
جمع کردن حداکثر سرعت در دقیقه 300 300 250
جمع کردن حداکثر سرعت در دقیقه 180-250 180-250 180-200
حداکثراندازه ورق میلی متر 1200 2000 2000 1200 24 2400 1600 28 2800
حداقلاندازه ورق میلی متر 700 400 400 700 400 400 700 400 400
منطقه تحت پوشش (LxWxH) میلی متر 9350x4000x3300 9350x4440x3300 9350x4840x3300
وزن کیلوگرم 3000 3600 4200
قدرت کیلووات 12 12 12
ولتاژ محصول V / HZ 380V / 50HZ 3 فاز 380V / 50HZ 3 فاز 380V / 50HZ 3 فاز
ارتفاع دریافت کاغذ میلی متر سفارشی سفارشی سفارشی

سکوی نقاله مقوایی نوع جدیدی از ساختار آلومینیوم را تصویب می کند ، وزن دستگاه را کاهش می دهد ، به راحتی تنظیم می شود و می تواند انواع نیازهای تولید را برآورده کند.سیستم عامل توسط سیستم هیدرولیک کنترل می شود ، ساختار قابل اعتماد است و عملکرد پایدار است.

ساختار شمارش مقوا متشکل از قسمت نگهدارنده مقوا و PLC و سوئیچ فوتوالکتریک ، شمارش دقیق و سریع است (اختیاری).و توزیع یک تا دو ، یک تا سه مقوا را درک کنید.

خودکار می تواند با توجه به نیازهای مختلف حالت عملکرد خودکار و دستی را تحقق بخشد.سکوی پیوند مقوایی جلو از ساختار بالابر پنوماتیک استفاده می کند ، که باعث می شود قالب های چوبی به راحتی جدا و مونتاژ شود.

بازوی اتصال مقوایی جلو به دستگاه فشار دادن کاغذ مجهز شده است تا کارتن حرکت پایدارتری داشته باشد.قسمت پشتی به دستگاه فشار دادن مقوا چرخ خورشید مجهز شده تا مقوا به صورت افقی سقوط کند.

پارچه مقوایی مقوایی می تواند با توجه به طول مقوا به صورت دستی توسط چرخ دستی تنظیم شود ، به گونه ای که با انباشت اشکال مختلف مقوا سازگار است.

اجزای اصلی و تأمین کنندگان: تایوان Fatek PLC ، مبدل فرکانس Inovance ، لوازم الکتریکی ولتاژ پایین اشنایدر ، موتور CPG تایوان ، یاطاقان FK.
